Бронзовый подшипник скольжения: выбор, применение и смазка

Бронзовый подшипник скольжения – основа долговечной работы узлов трения в промышленности. Подшипник скольжения бронзовый превосходит многие альтернативы благодаря высокой несущей способности, устойчивости к ударным нагрузкам и антифрикционным свойствам. Разберём виды бронзового подшипника, особенности бронзовых втулок для подшипников скольжения, а также какое выбрать масло для бронзового подшипника скольжения и смазку для бронзовых подшипников.

Бронзовый подшипник часто оказывается вне конкуренции по сравнению с подшипниками качения или стальными втулками. Бронзовые подшипники обладают уникальным комплексом свойств: низкий коэффициент трения в паре со стальным валом; высокая теплопроводность – эффективный отвод тепла из зоны контакта; пластичность – бронзовые подшипники скольжения компенсируют перекосы вала без задиров; коррозионная стойкость – работают в масле, воде и слабоагрессивных средах. Именно поэтому бронзовый подшипник скольжения применяется в двигателях, станках, насосах, кранах, буровых установках.

Почему бронзовый подшипник лучше других решений

Для тяжелых ударных и вибрационных нагрузок подшипник скольжения бронзовый – оптимальный выбор.

• Низкий коэффициент трения – в паре со стальным валом
• Высокая теплопроводность – эффективный отвод тепла из зоны контакта
• Пластичность – бронзовые подшипники скольжения компенсируют перекосы вала без задиров
• Коррозионная стойкость – работают в масле, воде и слабоагрессивных средах

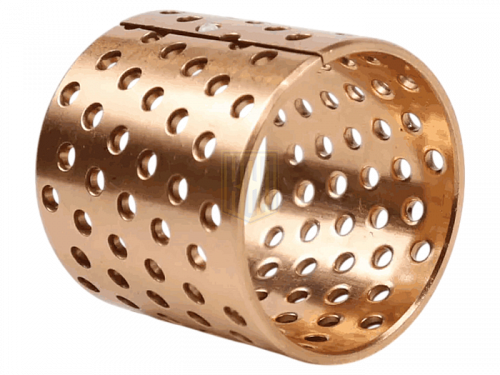

Виды исполнения: бронзовая втулка подшипника и подшипник скольжения с втулкой из бронзы

На практике бронзовая втулка подшипника – наиболее распространённая форма бронзового подшипника скольжения. Основные конструктивные варианты подшипник скольжения с втулкой из бронзы:

• цилиндрическая гладкая втулка
• фланцевая втулка (воспринимает осевые нагрузки)
• разрезная втулка (для коленчатых валов)
• втулка с масляными канавками и карманами

Когда требуется приобрести бронзовые втулки для подшипников скольжения, важно учитывать наличие канавок. Если в узле будет использоваться жидкое масло для бронзового подшипника скольжения, канавки обязательны для равномерной подачи смазки. Качественная бронзовая втулка подшипника всегда изготавливается по ГОСТу с контролем геометрии.

Где применяются бронзовые подшипники скольжения

Бронзовые подшипники скольжения незаменимы в следующих узлах и отраслях:

• Двигатели внутреннего сгорания – вкладыши шатунов, направляющие клапанов (знакопеременные нагрузки)
• Строительная и горная техника – экскаваторы, бульдозеры, самосвалы (устойчивость к ударам)
• Морское оборудование – гребные валы, рулевые механизмы (коррозионная стойкость)
• Станки с ЧПУ – необходима точность позиционирования
• Насосы и компрессоры – длительная работа в масле

Выбор масла для бронзового подшипника скольжения и смазки бронзовых подшипников

Правильный выбор масла для бронзового подшипника скольжения критически важен. Некоторые противозадирные присадки (сера, хлор) при высоких температурах агрессивны к меди, входящей в состав бронзы.

Жидкое масло для бронзового подшипника скольжения

• Вязкость: для тихоходных тяжелонагруженных пар (скорость <1 м/с) – масла ISO VG 150, 220, 460. Для быстроходных (до 10 м/с) – VG 32, 46, 68
• Присадки: избегать масел с активной серой (например, трансмиссионные GL-5). Предпочтительны масла с фосфорными, цинковыми или беззольными присадками
• Рекомендации: индустриальные масла И-40А, И-50А, гидравлические масла HVLP/HLP. Для высоких температур – синтетика (PAO, эфиры)

Пластичная смазка бронзовых подшипников

• Литиевые смазки (Литол-24, Фиол-2, Mobilgrease XHP, Shell Gadus S2) – универсальны, от -40 до +120°C
• Кальциевые (солидолы) – дешевы, но менее термостойки
• Высокотемпературные смазки (полимочевина, сульфонат кальция) – до 200°C
• Графитные смазки – для запыленной среды

Самосмазывающиеся бронзовые подшипники

Для сложных условий (например, пищевое производство) используют бронзовые втулки для подшипников скольжения с графитовыми вставками или пористую бронзу, пропитанную маслом. Такие бронзовые подшипники не требуют регулярного обслуживания.

Производство качественных бронзовых подшипников

Надежный бронзовый подшипник скольжения получают только при соблюдении технологии. Основные методы изготовления бронзовых втулок для подшипников скольжения:

• Центробежное литье – лучший метод. Дает плотную структуру без раковин. Более 50% бронзовых подшипников производят именно так
• Литье в кокиль – дешевле, но деталь требует механической обработки, возможны поры
• Из прутка (резание) – для малых серий. Важно, чтобы исходный пруток был деформированным (катаным), а не литым

Как выбрать бронзовый подшипник под свою задачу

1. Определить условия эксплуатации: нагрузка (удельная, МПа), скорость скольжения (м/с), температура, наличие абразива, тип смазки
2. Выбрать тип – подшипник скольжения с втулкой из бронзы (цилиндрическая) или фланцевая, разрезная втулка
3. Подобрать марку бронзы по таблице выше
4. Рассчитать зазор (обычно 0,5…1,0% от диаметра вала для скоростных пар; для тихоходных – до 1,5%)
5. Выбрать смазку – жидкое масло или пластичную смазку согласно разделу 4

Преимущества бронзовых подшипников скольжения перед альтернативами

Бронзовые подшипники скольжения прочнее баббитов, пластичнее стали, теплопроводнее многих пластиков. Бронзовый подшипник выдерживает ударные нагрузки, вибрации и перекосы. Бронзовые втулки для подшипников скольжения обеспечивают низкое трение даже при граничной смазке.

Важно помнить, что даже самая качественная бронзовая втулка подшипника требует регулярного обслуживания. Выбор правильной смазки бронзовых подшипников – залог долгой работы. Масло для бронзового подшипника скольжения должно соответствовать нагрузке и скорости.
