Шариковые подшипники качения: виды, устройство и выбор
Подшипники качения с шариковыми телами качения поддерживают вращающийся вал и передают нагрузку на корпус машины. От конструкции дорожек качения зависит, какие усилия воспринимает опора, насколько чувствительна она к перекосу и какой способ монтажа требуется. Ниже рассмотрены радиальные, радиально-упорные и двухрядные исполнения, их различия, размеры и обозначения по ГОСТ.
Шариковый подшипник состоит из внутреннего и наружного колец, шариков и, как правило, сепаратора. Шарики катятся по дорожкам качения, снижая сопротивление движению по сравнению с узлом скольжения. Внутреннее кольцо обычно закрепляют на валу, наружное располагают в корпусе. Сепаратор разделяет тела качения и удерживает их взаимное положение.
Принцип работы
Радиальная нагрузка действует поперёк оси вала, осевая — вдоль неё. Для выбора опоры необходимо знать обе составляющие. Важны также частота вращения, температура, смазка, загрязнение, посадки и возможный перекос вала относительно корпуса. Номинально подходящие размеры ещё не гарантируют работоспособность узла.
Радиальные однорядные шарикоподшипники
Подшипники качения шариковые радиальные однорядные имеют один ряд шариков и глубокие дорожки качения. Они рассчитаны преимущественно на радиальные усилия, но способны воспринимать и осевую нагрузку в обоих направлениях в пределах ограничений изготовителя и стандарта. Такие опоры применяют в электродвигателях, насосах, вентиляторах и редукторах, если условия работы соответствуют их характеристикам.
Часто ищут «подшипники качения шариковые радиальные». Под этим общим названием скрываются исполнения с разным числом рядов, уплотнениями и требованиями к установке. Поэтому при подборе уточняют конструкцию, а не ориентируются только на слово «радиальный».
Однорядные радиальные шариковые подшипники бывают открытыми, с защитными шайбами и контактными уплотнениями. Открытая конструкция удобна, когда смазку подают из системы машины. Закрытые исполнения с уплотнениями ограничивают попадание загрязнений; особенности пополнения смазки зависят от конкретного изделия.
Радиально-упорные подшипники: отличия
Подшипники качения шариковые радиально-упорные воспринимают совместное действие радиальной и осевой нагрузок. Их дорожки качения формируют угол контакта: усилие передаётся по линии, наклонённой к радиальной плоскости. Чем отличается исполнение с определённым углом контакта, следует оценивать по каталожным данным изготовителя — одинаковые внешние размеры не означают одинаковую допустимую нагрузку.
Подшипник качения шариковый радиально-упорный однорядный обычно воспринимает осевое усилие преимущественно в одном направлении. Для фиксации вала в обе стороны часто используют парную установку. Схему «О», «Х» или тандем выбирают по направлениям сил, жёсткости, тепловому расширению и требованиям к осевому зазору либо предварительному натягу.
Нельзя заменять радиально-упорную опору обычной радиальной только по диаметру отверстия. Даже при совпадении посадочных размеров изменятся условия передачи осевой нагрузки и жёсткость узла. Обратная замена также требует проверки конструкции сопряжённых деталей.
Двухрядные и самоустанавливающиеся исполнения

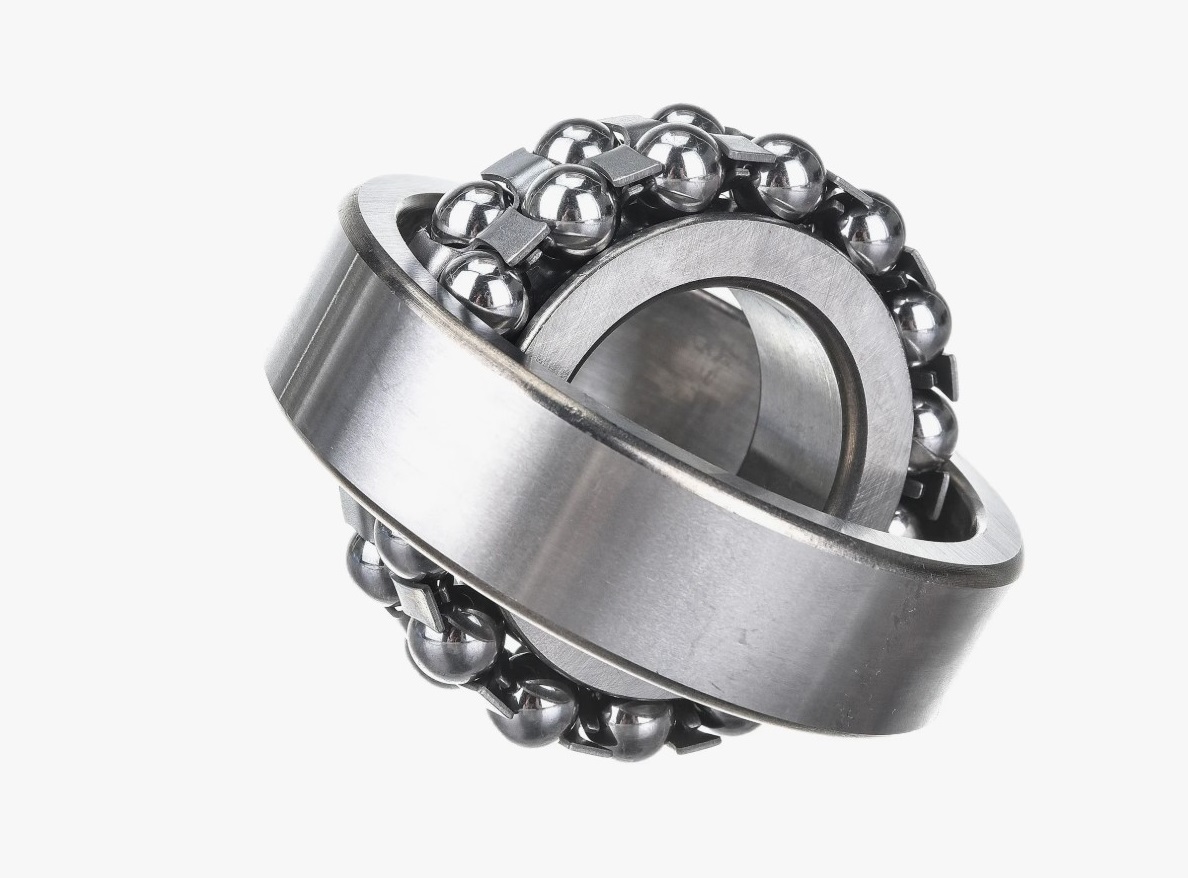

Подшипник качения шариковый радиальный двухрядный содержит два ряда тел качения. Однако само число рядов не определяет допустимый перекос: двухрядные радиальные и двухрядные сферические самоустанавливающиеся конструкции работают по-разному. У сферических вариантов общая сферическая дорожка наружного кольца позволяет компенсировать определённый угловой перекос. Допустимое значение берут из технических данных конкретной серии.
Двухрядные шариковые подшипники выбирают при соответствующей схеме нагрузок и ограничениях по месту установки. При сравнении с однорядным изделием оценивают не только грузоподъёмность, но и ширину опоры, предельную частоту вращения, смазку и особенности монтажа. Наличие двух рядов само по себе не делает подшипник универсальным.
Сравнение основных конструкций
| Тип | Нагрузка и особенности | Что учитывать при выборе |
|---|---|---|
| Радиальный однорядный | Преимущественно радиальная; ограниченная осевая в обоих направлениях | Зазор, уплотнения, смазка, частота вращения |
| Радиально-упорный однорядный | Совместная радиальная и осевая; осевая преимущественно в одном направлении | Угол контакта, схема парной установки, предварительный натяг |
| Двухрядный радиальный | Два ряда шариков; параметры зависят от конструкции | Грузоподъёмность, ширина, скорость, монтаж |
| Самоустанавливающийся сферический | Допускает определённый угловой перекос | Допустимый угол перекоса конкретной серии |
ГОСТ и обозначения подшипников
Для запроса «подшипники качения шариковые радиальные ГОСТ» важно разграничивать конструктивные группы. ГОСТ 8338-2022 устанавливает классификацию, присоединительные размеры и указания по применению шариковых радиальных однорядных подшипников. Этот документ введён в России с 1 апреля 2023 года взамен ГОСТ 8338-75. Общие технические условия связаны с ГОСТ 520, а система условных обозначений — с ГОСТ 3189.
Если требуется подшипник качения шариковый радиальный однорядный по ГОСТ, сначала проверяют обозначение и размерную серию. Буквы и дополнительные знаки в маркировке могут указывать на особенности конструкции, зазор, класс точности и исполнение. Расшифровывать их нужно по применимой системе обозначений и документации производителя.
Для однорядных радиально-упорных шариковых подшипников типы и основные размеры устанавливает ГОСТ 831-75. Не следует распространять требования ГОСТ 8338-2022 на все шариковые опоры независимо от конструкции. Для двухрядных изделий применимость конкретного нормативного документа проверяют отдельно.
Какие размеры и характеристики проверять
До заказа или замены измеряют диаметр посадочного отверстия d, наружный диаметр D и ширину B. Затем сверяют размерную серию, радиальный зазор, класс точности, наличие уплотнений и способ осевой фиксации. Размер подшипника должен соответствовать не только посадке, но и требуемым условиям работы.
Грузоподъёмность оценивают по динамической и статической характеристикам C и C0. При расчёте ресурса учитывают эквивалентную динамическую нагрузку P и условия эксплуатации. Для шариковых подшипников базовая зависимость номинальной долговечности по числу оборотов имеет вид L10 = (C/P)³ × 10⁶. Формула не заменяет проверку смазывания, загрязнения, предельной скорости и иных поправок.
Если в узле присутствуют осевые нагрузки, уточняют их величину и направление. Для парных радиально-упорных опор дополнительно определяют схему установки и предварительный натяг. Для сферических опор отдельно проверяют допускаемый перекос.
Как выбрать подшипник для узла
- Определите радиальную и осевую составляющие нагрузки, направление осевого усилия и частоту вращения.
- Сверьте посадочные диаметры и доступную ширину, а также допустимые перекосы и тепловые изменения размеров.
- Выберите конструкцию: радиальную однорядную, радиально-упорную либо подходящую двухрядную.
- Проверьте расчётную долговечность, зазор, точность, уплотнения, смазку и условия монтажа по каталогу производителя.
- Сопоставьте маркировку старой детали с нормативной документацией и чертежом узла.
Типичная ошибка — ориентироваться только на номер подшипника или совпадение трёх размеров. Разные исполнения одной размерной серии могут отличаться внутренним зазором, уплотнениями и допустимыми режимами. В ответственных узлах замену подтверждают расчётом и документацией оборудования.
Частые вопросы
Да, однорядный радиальный шарикоподшипник допускает ограниченную осевую нагрузку. Допустимая величина зависит от конструкции, радиального зазора, режима работы и условий, описанных изготовителем. При значительной осевой составляющей рассматривают радиально-упорное исполнение.
Два ряда шариков характеризуют компоновку тел качения. Самоустановка зависит от геометрии дорожек. Компенсировать перекос предназначены сферические самоустанавливающиеся исполнения, но угол отклонения для них тоже ограничен.
Нет. Помимо стандарта нужны полное обозначение, присоединительные размеры, исполнение, класс точности и требуемый зазор. Если изделие работает с высокими нагрузками или скоростями, проверяют ресурс, смазывание и монтажные условия.
Итог
Правильный выбор шарикового подшипника начинается с направления нагрузки и схемы установки. Радиальные однорядные опоры подходят для широкого круга механизмов, радиально-упорные применяют при существенной осевой составляющей, а двухрядные выбирают с учётом их конкретной конструкции. Размеры и обозначение подтверждают по ГОСТ и каталогу производителя, после чего проверяют условия работы узла.
