Подшипниковый узел на лапах: устройство, виды, маркировка и правила выбора

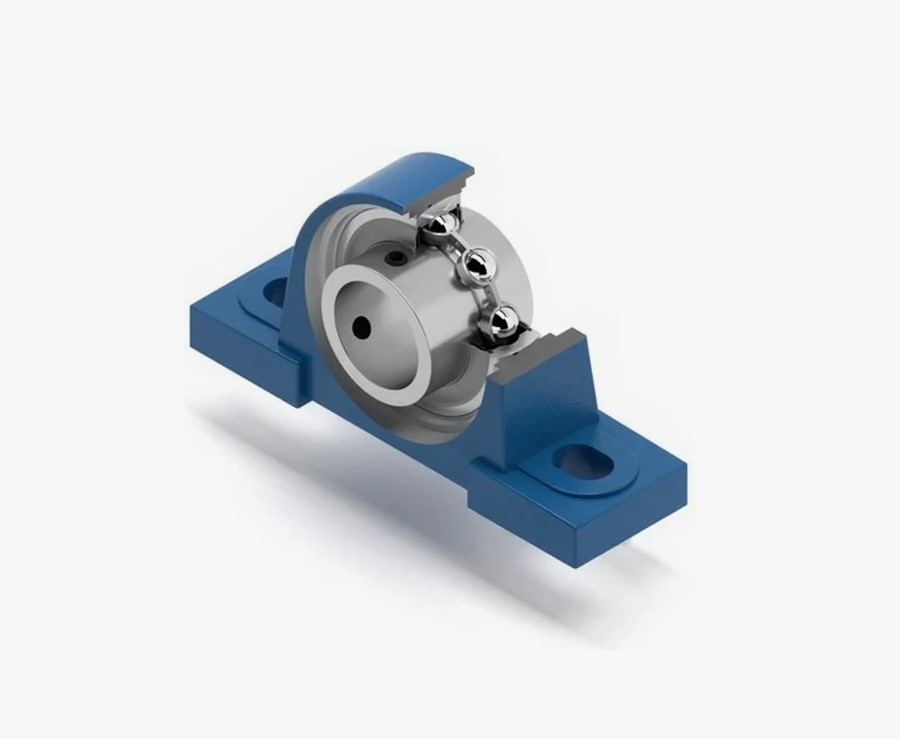

Подшипниковый узел на лапах — это готовая опора для вращающегося вала, в которой подшипник установлен в корпус с плоским основанием и крепёжными отверстиями. Такая конструкция значительно упрощает монтаж: не требуется отдельно проектировать посадочное место под обычный подшипник и выполнять сложную расточку корпуса.

Наиболее известный вариант — серия UCP. В типичном исполнении она объединяет вставной шариковый подшипник серии UC и корпус типа P, который закрепляется на раме, станине или другой плоской поверхности.

В технической документации и каталогах можно встретить разные названия: корпусной подшипниковый узел на лапах, опорный подшипниковый узел, стационарный корпусной узел, подшипник в корпусе на лапах. Выражение подшипниковый узел с лапами также используется для обозначения конструкции с опорным основанием.

Несмотря на внешнюю простоту, выбирать такой узел только по диаметру отверстия под вал нельзя. Необходимо учитывать размеры корпуса, высоту оси вращения, расстояние между крепёжными отверстиями, нагрузку, частоту вращения, способ фиксации на валу и условия эксплуатации.

Что такое подшипниковый узел на лапах

Главная задача узла — служить опорой вращающегося вала и передавать возникающую нагрузку на станину или корпус оборудования.

В отличие от обычного подшипника качения, который необходимо устанавливать в специально подготовленное посадочное отверстие, корпусной узел представляет собой практически готовый монтажный блок.

Типовой подшипниковый узел на лапах устанавливается так, чтобы вал проходил параллельно поверхности, на которой закреплён корпус. В основании расположены две лапы или единая подошва с крепёжными отверстиями.

Подобная конструкция широко применяется в приводах, конвейерах, вентиляционном оборудовании, сельскохозяйственной технике и других механизмах, где необходима простая и обслуживаемая опора вала.

Из чего состоит корпусной подшипниковый узел на лапах

Конструкция зависит от производителя и серии, однако у распространённых узлов UCP можно выделить несколько основных элементов.

У вставных подшипников, применяемых в таких узлах, наружная поверхность наружного кольца обычно имеет сферическую форму. Она взаимодействует с соответствующей поверхностью внутри корпуса.

Благодаря этому подшипник способен самоустанавливаться относительно корпуса и компенсировать небольшой первоначальный перекос, возникающий при монтаже.

Однако самоустанавливаемость не означает, что узел можно устанавливать на сильно перекошенный или изгибающийся вал. Допустимая несоосность ограничена конструкцией конкретного изделия и должна проверяться по документации производителя.

Как работает подшипниковый узел с лапами

Корпус неподвижно закрепляется на станине оборудования. Вал проходит через внутреннее кольцо подшипника и фиксируется в нём предусмотренным производителем способом.

При работе вал вместе с внутренним кольцом вращается, а корпус и наружная часть узла остаются неподвижными. Шарики передают нагрузку между дорожками качения, уменьшая сопротивление вращению.

Основная нагрузка для большинства стандартных шариковых корпусных узлов — радиальная. Возможность восприятия осевой и комбинированной нагрузки зависит от конструкции подшипника, способа его закрепления и условий работы.

Поэтому при подборе промышленного узла следует ориентироваться не только на диаметр вала, но и на значения динамической и статической грузоподъёмности, указанные производителем.

Что означает маркировка UCP

Маркировку UCP иногда трактуют неправильно. Для наиболее распространённой системы обозначений UC указывает на тип вставного подшипника, обычно с расширенным внутренним кольцом и фиксацией на валу установочными винтами, а P обозначает корпус типа pillow block — опорный корпус на лапах.

Таким образом, UCP представляет собой сочетание вставного подшипника UC и корпуса P.

Например, UCP205 — это корпусной опорный узел соответствующего типоразмера, рассчитанный в распространённой метрической серии на вал диаметром 25 мм.

Для многих серий действует простое правило: начиная с кода 04 последние две цифры обозначения умножают на 5.

Для размеров 201, 202 и 203 применяется другая последовательность: обычно 12, 15 и 17 мм соответственно.

Использовать это правило как единственный способ подбора нельзя. У разных производителей встречаются дополнительные индексы, дюймовые исполнения, тяжёлые серии и собственные системы обозначений. Перед заменой необходимо сверить каталог конкретного бренда.

Чем UCP отличается от других корпусных подшипниковых узлов

Выбор корпуса зависит прежде всего от того, где находится монтажная поверхность относительно вала.

Обозначения дополнительных серий могут различаться у производителей, поэтому при подборе аналога важнее сравнивать конструкцию и размеры, чем ориентироваться только на похожие буквы в маркировке.

Если вал расположен параллельно станине и есть возможность закрепить опору сверху, наиболее удобным решением часто становится именно корпусной подшипниковый узел на лапах.

Материалы корпуса

Самый распространённый материал корпуса — серый чугун. Он обладает достаточной жёсткостью, хорошо воспринимает нагрузки и подходит для большинства общепромышленных механизмов.

Для других условий выпускаются стальные, нержавеющие, термопластиковые и композитные исполнения.

Чугунные корпуса применяются в конвейерах, станках, вентиляторах, сельскохозяйственном и промышленном оборудовании. Нержавеющие исполнения востребованы при высокой влажности, воздействии агрессивной среды или повышенных санитарных требованиях. Термопластиковые и композитные корпуса используются там, где важны коррозионная стойкость и возможность регулярной мойки оборудования.

Материал корпуса нельзя выбирать отдельно от исполнения подшипника, уплотнений и смазки. Например, установка коррозионностойкого корпуса не решит проблему эксплуатации во влажной среде, если внутренний подшипник и элементы фиксации не рассчитаны на такие условия.

Способы фиксации подшипника на валу

У корпусных узлов применяются разные способы закрепления внутреннего кольца.

У серии UC распространена фиксация установочными винтами. Винты затягиваются на валу и предотвращают относительное перемещение внутреннего кольца.

Также используются конструкции с эксцентриковым стопорным кольцом, закрепительной втулкой и другие системы.

Выбор зависит от направления вращения, нагрузки, диаметра и состояния вала, требований к монтажу и рекомендаций изготовителя оборудования.

При замене узла особенно важно проверить способ фиксации. Два изделия с одинаковым диаметром отверстия и похожими корпусами не обязательно являются полноценными взаимозаменяемыми аналогами.

Какие размеры учитывать при подборе

Одна из самых распространённых ошибок — подобрать подшипниковый узел с лапами только по диаметру вала.

Диаметр действительно является первым параметром, но далеко не единственным.

Для замены существующего узла желательно определить следующие размеры.

Особенно критична высота центра вала. Если новый корпус имеет другую высоту оси, после установки появится несоосность между опорами, муфтами, шкивами или другими элементами привода.

Поэтому при подборе аналога желательно сравнивать чертежи двух изделий, а не только обозначения.

Как правильно подобрать подшипниковый узел на лапах

Подбор начинается с диаметра вала, но после этого необходимо последовательно проверить геометрию и режим эксплуатации.

Следует определить требуемую грузоподъёмность, частоту вращения, температуру, наличие пыли и влаги, возможность контакта с водой, характер нагрузки и режим работы оборудования.

Для конвейера в сухом помещении и для оборудования пищевого производства, которое регулярно моют водой, могут потребоваться совершенно разные исполнения одного и того же типоразмера.

Важно учитывать и обслуживание. Если узел работает длительное время при повышенной нагрузке или загрязнении, возможность периодического пополнения смазки может существенно влиять на ресурс.

При замене установленного изделия оптимальный вариант — переписать полную маркировку, измерить вал и основные размеры корпуса, после чего сравнить параметры с каталогом производителя.

Где применяются узлы на лапах

Благодаря простой установке и большому выбору размеров такие опоры используются практически во всех отраслях машиностроения.

Их можно встретить на ленточных и роликовых конвейерах, транспортёрах, вентиляторах, сельскохозяйственных машинах, упаковочном оборудовании, деревообрабатывающих станках, приводных механизмах, технологических линиях и вспомогательном промышленном оборудовании.

Особенно удобны они в конструкциях, где подшипниковая опора должна быть доступна для осмотра и замены.

При необходимости ремонт зачастую выполняется быстрее, чем в случае подшипника, установленного непосредственно в сложный корпус машины.

Преимущества конструкции на лапах

Основное преимущество — монтажная готовность. Корпус, подшипник, система закрепления и в большинстве исполнений уплотнения уже объединены в один узел.

Это упрощает проектирование механизма и сокращает количество отдельных операций при сборке.

Важна и ремонтопригодность. При наличии доступа к опоре узел можно относительно быстро демонтировать и заменить.

Сферическая посадка вставного подшипника внутри корпуса также позволяет компенсировать небольшие монтажные погрешности. Это особенно удобно для сравнительно длинных валов, установленных на двух разнесённых опорах.

Но возможности самоустановки ограничены. Она предназначена для компенсации небольших ошибок монтажа, а не для исправления неправильной геометрии оборудования.

Как установить корпусной подшипниковый узел на лапах

Правильный монтаж напрямую влияет на срок службы даже качественного изделия.

Перед установкой необходимо проверить вал, монтажную поверхность и состояние крепёжных отверстий. На валу не должно быть заусенцев, серьёзных повреждений и загрязнений. Опорная поверхность должна быть ровной и достаточно жёсткой.

Узел устанавливают на вал без ударов через тела качения. Корпус предварительно закрепляют на основании без окончательной затяжки, после чего проверяют положение вала и соосность опор.

Затем подшипник фиксируют на валу предусмотренным конструкцией способом, соблюдая рекомендуемый изготовителем момент затяжки. После проверки положения окончательно затягивают крепление корпуса.

Перед запуском вал желательно провернуть вручную и убедиться в отсутствии заеданий. После первого пуска контролируют шум, вибрацию и температуру опор.

Для ответственного оборудования следует использовать значения моментов затяжки и требования к посадке именно из документации производителя конкретного узла.

Удары молотком непосредственно по кольцам подшипника, перекос корпуса при затяжке и принудительное совмещение неправильно расположенных опор существенно сокращают ресурс.

Смазка и обслуживание

Условия обслуживания зависят от конструкции узла.

Часть корпусных подшипниковых узлов оснащена устройством для повторного смазывания. В этом случае свежая пластичная смазка подаётся через предусмотренное отверстие или пресс-маслёнку.

Периодичность обслуживания нельзя устанавливать только по календарю. Она зависит от частоты вращения, температуры, нагрузки, загрязнения, влажности, продолжительности работы и типа смазочного материала.

Избыточная смазка тоже вредна. Переполнение свободного пространства может увеличить сопротивление вращению и привести к повышению температуры.

Необходимо использовать совместимый смазочный материал и учитывать рекомендации изготовителя. Смешивание несовместимых пластичных смазок способно изменить их структуру и рабочие свойства.

Почему подшипниковый узел выходит из строя

Сам по себе качественный корпусной узел рассчитан на длительную работу, поэтому преждевременный отказ часто связан не только с качеством подшипника.

Одна из распространённых причин — неправильная установка. Перекос опор создаёт дополнительную нагрузку и вызывает нагрев.

Вторая причина — загрязнение. Повреждённое уплотнение позволяет пыли, воде или абразивным частицам проникать к дорожкам качения.

Проблемы возникают и при неправильной смазке: недостаточное количество вызывает рост трения и износ, а чрезмерное способно приводить к перегреву.

Не менее опасна неправильная фиксация на валу. При недостаточной затяжке внутреннее кольцо может проворачиваться или смещаться. Чрезмерная затяжка крепежа также нежелательна.

При повторяющихся отказах простой замены узла недостаточно. Необходимо проверить вал, соосность, основание, баланс вращающихся деталей, нагрузку и состояние сопряжённых элементов оборудования.

Признаки износа и неисправности

Поводом для проверки являются появление необычного шума, увеличение вибрации, заметный люфт, утечка смазки, повреждение уплотнений или устойчивое повышение температуры.

Однако высокая температура после обслуживания не всегда означает разрушение подшипника. Например, причиной может быть избыток смазочного материала.

Если новый подшипниковый узел на лапах быстро начинает шуметь или перегреваться, следует проверить правильность монтажа и состояние оборудования до повторной замены детали.

Можно ли заменить только подшипник внутри корпуса

Во многих конструкциях вставной подшипник является отдельной деталью, поэтому технически его замена возможна.

Но сначала необходимо проверить состояние сферической посадочной поверхности корпуса. Если корпус деформирован, повреждён, имеет трещины или значительный износ посадочного места, установка нового подшипника не решит проблему.

Также нужно убедиться, что устанавливаемый элемент полностью соответствует корпусу по типоразмеру и конструкции.

В некоторых случаях экономически и технически рациональнее заменить весь узел в сборе.

Что лучше: узел на лапах или фланцевый

Нельзя сказать, что один вариант лучше другого — они предназначены для разных схем монтажа.

Узел на лапах удобен, когда имеется опорная поверхность параллельно оси вала. Корпус устанавливается сверху и закрепляется через основание.

Фланцевые узлы применяют, когда опору удобнее закрепить на вертикальной стенке, боковой плите или торцевой поверхности.

Поэтому выбор между UCP, UCF, UCFL и другими конструкциями определяется прежде всего компоновкой оборудования, а уже затем нагрузкой, материалом и другими характеристиками.

Частые ошибки при выборе

На практике проблема часто возникает из-за попытки найти замену только по диаметру вала. Одинаковый внутренний диаметр ещё не означает совпадение монтажных размеров.

Нельзя игнорировать высоту оси вращения и межосевое расстояние крепёжных отверстий.

Также ошибочно считать все UCP разных производителей абсолютно одинаковыми. Основные присоединительные размеры популярных серий часто стандартизированы или близки, но дополнительные характеристики, уплотнения, допустимые нагрузки, скорости, материалы и конструктивные исполнения могут различаться.

При тяжёлых условиях эксплуатации нельзя выбирать узел без учёта загрязнения, воды и температуры.

Наконец, более мощный подшипниковый узел не устранит ошибки конструкции оборудования. Если вал перекошен, основание деформировано или опоры установлены несоосно, новый подшипник также может выйти из строя раньше расчётного срока.

Как подобрать аналог

Если маркировка старого изделия читается, сначала следует искать полный аналог по обозначению и бренду.

Если такой модели нет в наличии, подбор выполняют по параметрам.

Сначала сравнивают тип корпуса и способ установки. Затем проверяют диаметр вала, высоту оси, межосевое расстояние крепёжных отверстий и остальные монтажные размеры. После этого сопоставляют грузоподъёмность, допустимую частоту вращения, систему фиксации на валу, уплотнения, материал корпуса и условия обслуживания.

Только после совпадения критичных характеристик другой бренд можно рассматривать как полноценную замену.

Частые вопросы

Итоги

Подшипниковый узел на лапах — удобное и универсальное решение для создания опоры вращающегося вала. Готовая конструкция упрощает монтаж и техническое обслуживание, а сферическая посадка вставного подшипника позволяет компенсировать небольшие монтажные погрешности.

Наиболее распространёнными являются узлы семейства UCP, однако одного обозначения недостаточно для правильного выбора. Необходимо учитывать диаметр вала, монтажные размеры, высоту оси, нагрузку, частоту вращения, способ закрепления, материал корпуса, уплотнения и условия эксплуатации.

Если требуется заменить существующий подшипниковый узел с лапами, надёжнее подбирать аналог по полной маркировке и техническим параметрам, а не только по диаметру отверстия.
