Шум и вибрация
Обратите внимание, на каких оборотах появляется гул и меняется ли он под нагрузкой. При диагностике проверяют подшипники, привод, смазывание и возможный дисбаланс.
Ремонт шпинделей
Ремонтируем шпиндели систем ЧПУ, токарных и фрезерных станков, револьверных головок и измерительных систем ведущих производителей

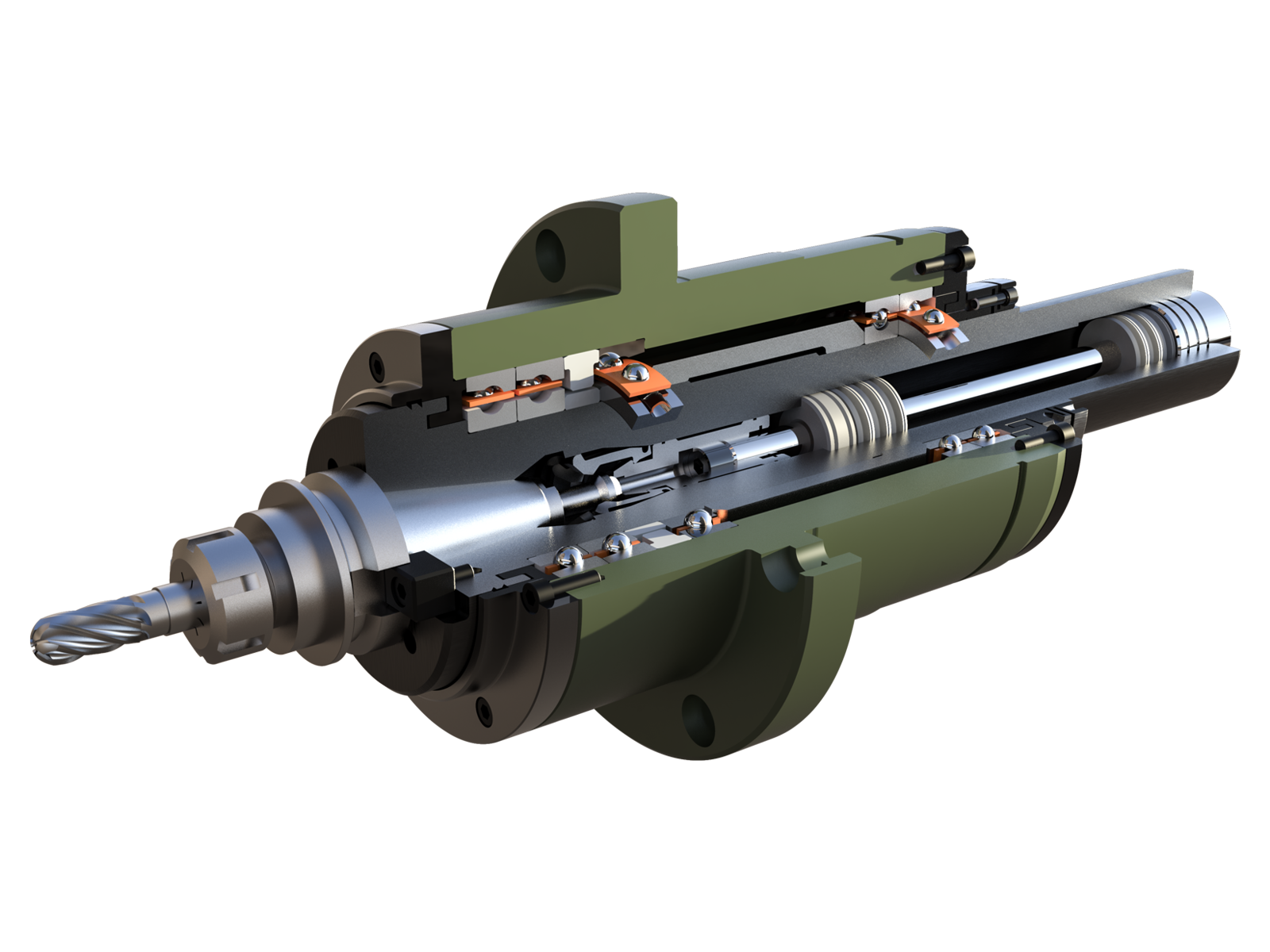

Ремонт шпинделей токарных и фрезерных станков
Разбираем шпиндельный узел, проверяем вал, корпус и подшипниковые опоры. После дефектовки определяем, какие детали нужно заменить и нужны ли дополнительные работы. Работаем со шпинделями станков с ЧПУ.
Шпиндельные подшипники можно заказать отдельно или в составе ремонта. По полной маркировке проверим исолнение, наличие и возможность поставки комплекта.
Для первого обращения пришлите модель шпинделя, фото шильдика и описание неисправности. Точную стоимость ремонта назовём после дефектовки.
Шум, нагрев или биение: что нужно проверить
Если шпиндель стал работать иначе, не спешите заказывать подшипники. Гул может идти от привода, а биение инструмента — от оправки или зажима. Сначала нужно установить источник проблемы.
Повышенный нагрев
Для оценки нагрева нужны рабочие обороты, время прогрева и условия охлаждения. Причиной могут быть не только повреждённые подшипники, но и избыток смазки или неверный преднатяг.
Потеря точности
Если ухудшилась поверхность детали или «поплыл» размер, проверяют биение шпинделя, инструмент, оправку и зажим. По одной детали нельзя определить, какой узел требует ремонта.

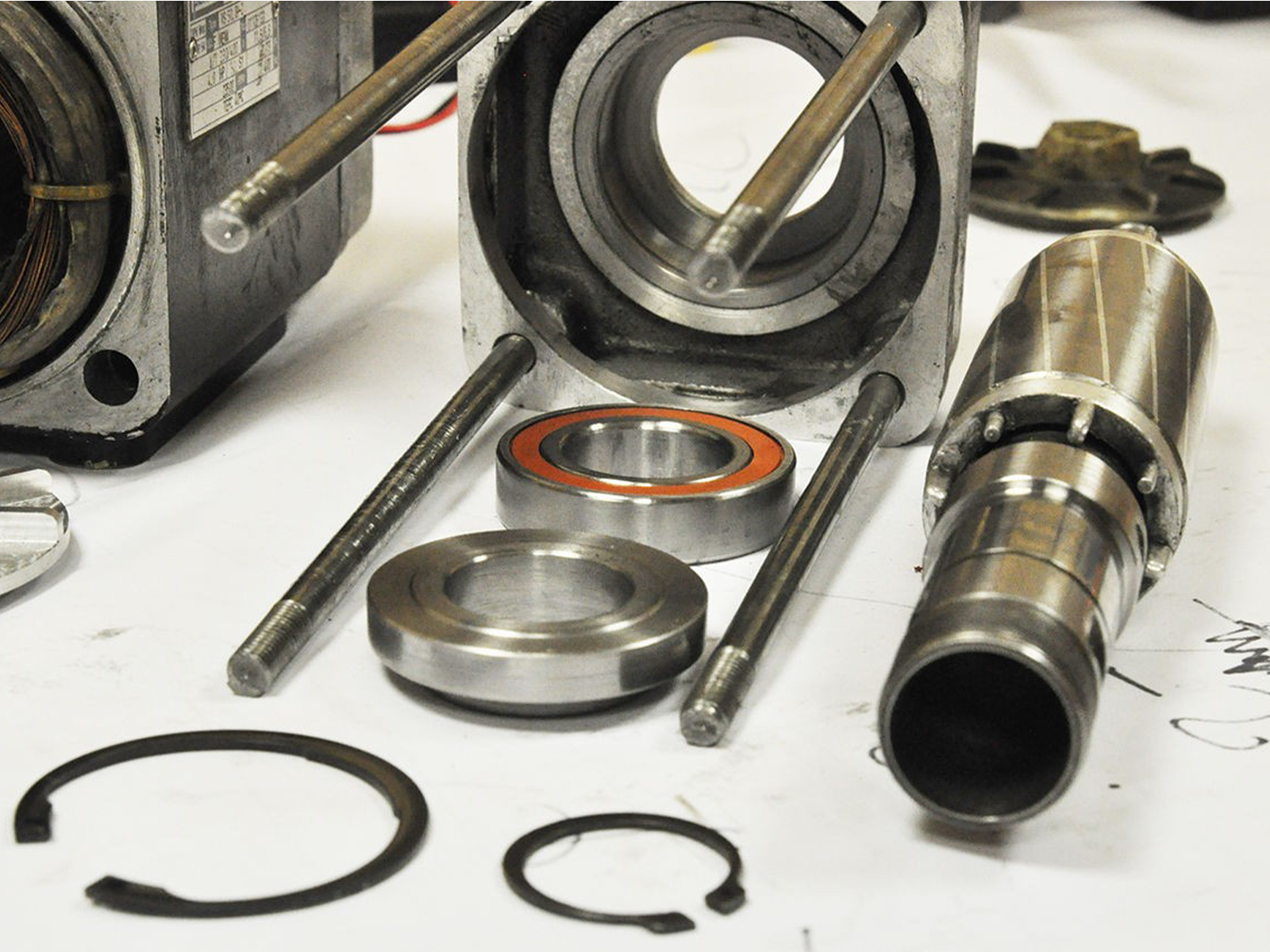

Шпиндельные подшипники: подбор и наличие
В опорах шпинделей применяют высокоточные радиально-упорные шариковые, цилиндрические роликовые и другие подшипники. Тип опоры зависит от конструкции станка; совпадения размеров для замены недостаточно.
Чтобы проверить наличие на складе, пришлите полное обозначение с суффиксами и количество. Лучше приложить фото маркировки на кольце или упаковке. Если обозначение утрачено, подбор начинаем с документации шпинделя.
Перед заказом проверяем:
- Класс точности и исполнение по полной маркировке.
- Угол контакта, схему установки и преднатяг радиально-упорных подшипников.
- Допустимую частоту вращения для выбранного исполнения, нагрузки и способа смазывания.
- Совместимость подшипников в комплекте и требования изготовителя к замене.
Остаток и срок поставки подтвердим по вашему запросу. Аналог предложим только после проверки характеристик, а не по совпадению размеров.
Что входит в ремонт шпинделей
Замены подшипников хватает не всегда. При разборке проверяют посадки на валу и в корпусе, уплотнения, подачу смазки и состояние зажимного механизма, если он предусмотрен конструкцией. По результатам составляют перечень работ.
Диагностика и дефектовка
После очистки деталей проверяют посадочные поверхности и сопряжения. Это позволяет отделить повреждение подшипников от износа вала или корпуса.
Подбор и замена подшипников
Подшипники устанавливают по схеме изготовителя. Для радиально-упорных комплектов важны ориентация колец и заданный преднатяг; для роликовых опор — предусмотренные конструкцией зазоры.
Смазка и защита опор
Проверка системы смазывания и уплотнений. Для пластичной смазки проверяют тип и количество, для масляных систем — подачу и состояние каналов.

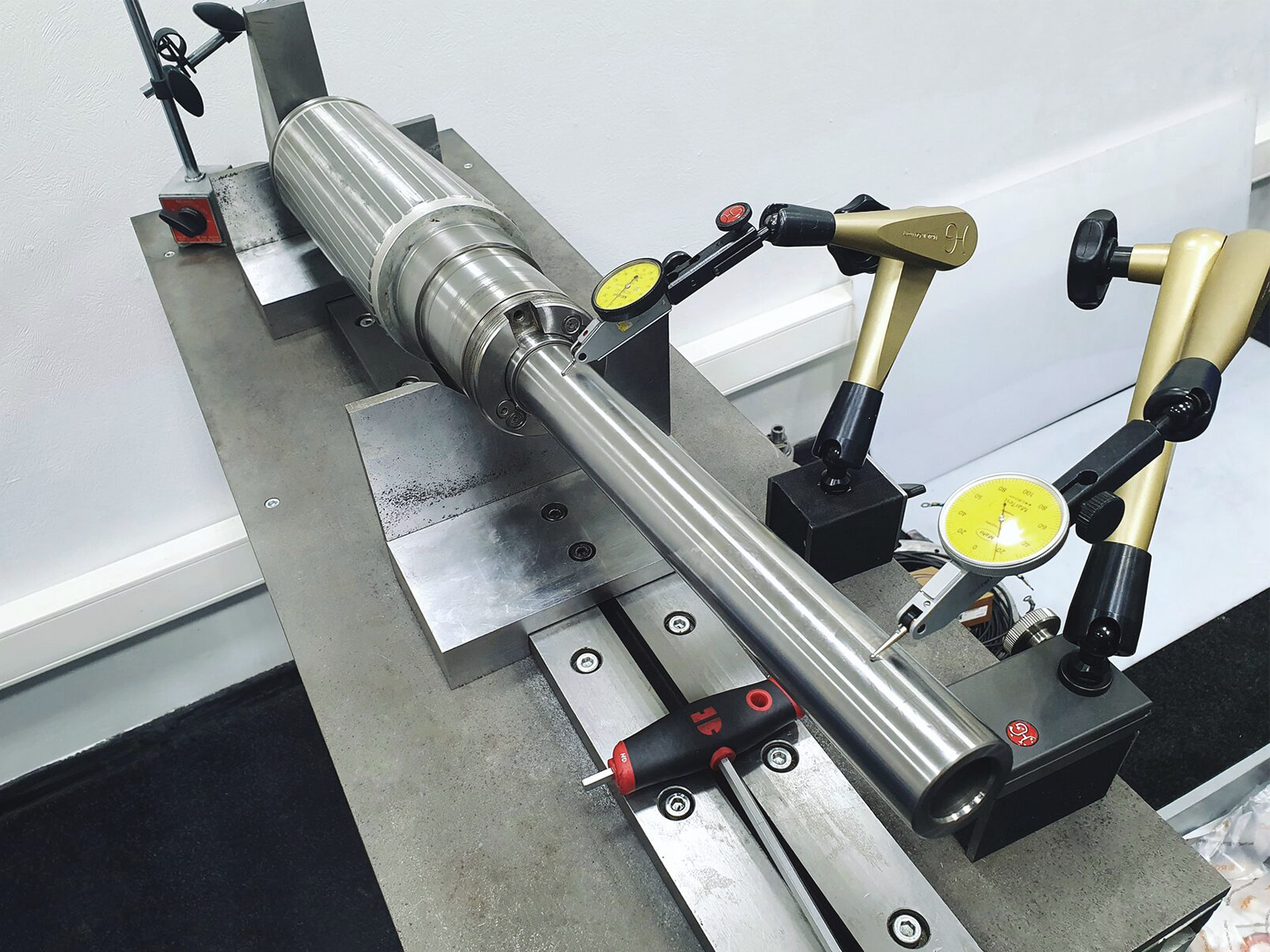

Сборка и контроль
После сборки контролируют биение, нагрев и вибрацию. Необходимость балансировки и состав испытаний определяют по конструкции шпинделя и требованиям к его работе.
Не каждый дефект устраняется заменой подшипников. Повреждённые посадки, неисправность охлаждения или зажима требуют отдельного решения.
Оборудование и бренды
Шпиндели металлообрабатывающих и деревообрабатывающих станков, фрезерные головы; отдельно — сервоприводы. Возможность ремонта проверяем по модели и исполнению узла: одного названия бренда для оценки недостаточно.
Металлообрабатывающие шпиндели
- DMG
- Franz Kessler
- Haas
- Kitamura
- Mazak
- Step-Tec
Деревообрабатывающие шпиндели
- Homag
- HSD
- GC
- Hiteco
- ELTE
Фрезерные головы
- Correa
- Fermat
- Mecof
- Soraluce
- Unisign
- TOS
Сервоприводы
- Siemens
- Fanuc
- Yaskawa
- Mitsubishi
- KEB
- Rexroth
Проверка подшипников перед установкой
Перед монтажом проверяют маркировку, комплектность и состояние подшипников. Если требуется инструментальный контроль, его состав выбирают с учётом типа и класса точности подшипника.
Отдельная проверка комплектующих не подтверждает точность всего шпинделя. После установки подшипников нужен контроль собранного узла.
Оставить заявку
Вопросы о ремонте шпинделей
Можно ли подобрать подшипники до разборки?
Да, если есть спецификация или полное обозначение подшипников. По шильдику шпинделя можно начать поиск документации, но сам по себе шильдик не определяет весь комплект. Размеров без маркировки обычно недостаточно.
Можно ли заменить один подшипник из комплекта?
Не всегда. Подшипники в согласованном комплекте подобраны для совместной работы. Замена одного элемента может изменить преднатяг и точность опоры. Даже для универсально комплектуемых подшипников нужно проверить совместимость и требования изготовителя.
Всегда ли нужны керамические тела качения?
Нет. Гибридный подшипник с керамическими телами качения выбирают под конкретный режим работы. Он не заменяет любое стальное исполнение: нужно проверить угол контакта, преднатяг, смазку и допустимые обороты.
Сколько стоит ремонт шпинделя и какой срок?
Стоимость складывается из работ, подшипников и других деталей. Замена опор при исправных посадках и восстановление повреждённого вала — разные по объёму задачи. Срок зависит также от наличия нужного комплекта; цену и дату готовности уточняем после дефектовки.
Обсудить ремонт или заказать подшипники
Для ремонта — модель станка и шпинделя, фото шильдика, рабочие обороты и описание проблемы. Для заказа подшипников — полная маркировка и количество. Если есть спецификация, приложите её к письму.
